Moteur servo sans balais DC RMD L 5010 35T de MyActuator
Vitesse nominale : 600 tr/min
Résistance de ligne : 3,2 ohms
Tension nominale (V) : 16 V
Conçu avec un entraînement moteur intégré et un capteur de position
Livré avec un moteur servo brushless DD à faible vitesse et couple élevé de 16V 3000 tr/min
Prend en charge le réglage RMD Assistant
Le moteur servo sans balais DC RMD L 5010 35T de MyActuator est conçu avec un entraînement moteur intégré et un capteur de position. Il a un grand diamètre avec plus de paires de pôles, offrant un couple plus élevé et une application dans un espace plus réduit. Il propose une gamme abondante de modèles de produits, avec une plage de diamètre de 20 à 140 mm et une plage de couple de 0,02 à 5 N.m.
Il prend en charge le réglage RMD Assistant, ce qui le rend simple et facile à utiliser. Il a une large plage d'entrée de tension et prend en charge l'enroulement personnalisé. Les conditions environnementales de travail vont de 40 à 80 degrés Celsius. Il prend en charge plusieurs communications Can Bus et un mode de contrôle en boucle fermée standard de l'industrie (couple/vitesse/position) ainsi que des fonctions de personnalisation.
La vitesse du moteur peut atteindre 4000 tr/min et il dispose de plusieurs fonctions de protection telles que la surtempérature, la surtension et le surintensité. Ce produit convient aux domaines nécessitant un contrôle précis à basse vitesse et un couple élevé, tels que les robots de service, les radars laser, les cardans et les équipements de test en laboratoire.

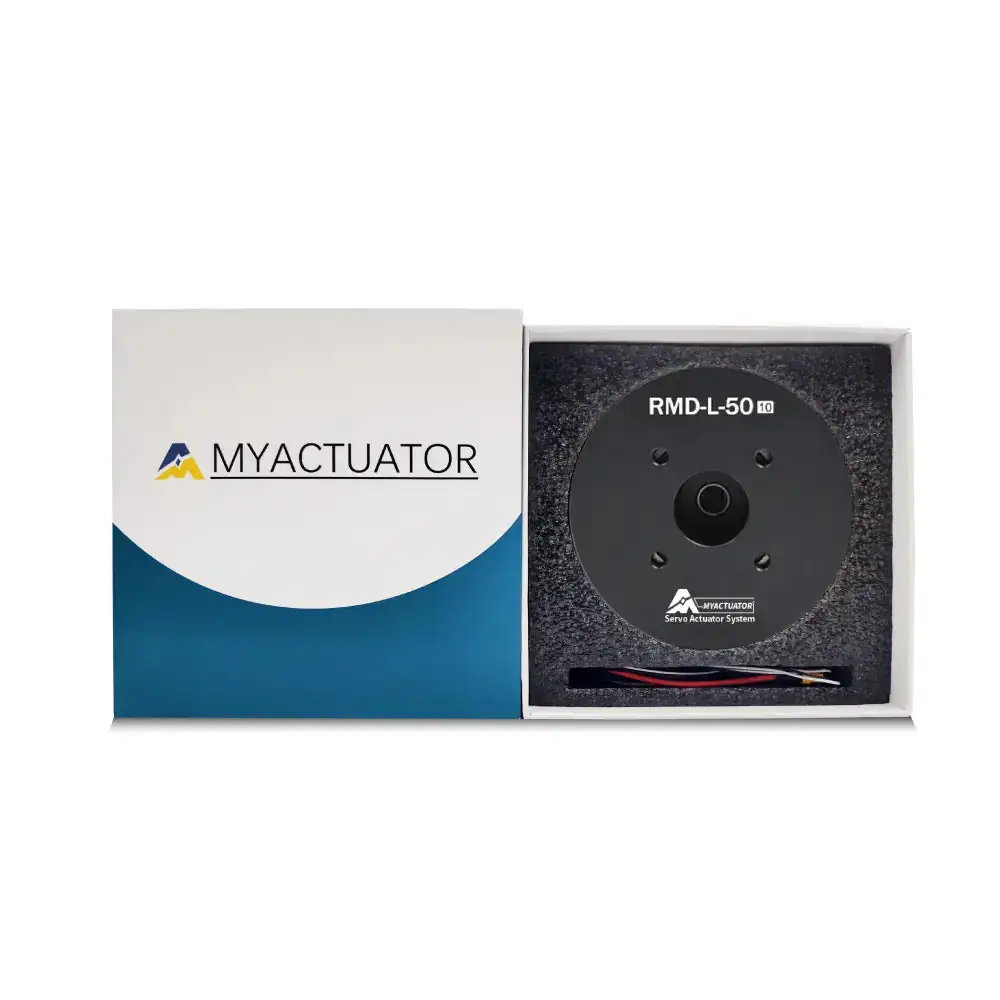

1 x Moteur servo sans balais DC RMD L 5010 35T de MyActuator
5 x 5 x 2,89 cm (L x l x H)
Tours : 35 T
Tension nominale (V) : 16 V
Courant nominal (A) : 1,65 A
Couple nominal (N.M) : 0,26 N.m
Vitesse nominale (tr/min) : 600 tr/min
Vitesse maximale (tr/min) : 1015 tr/min
Couple instantané maximal (N.M) : 0,65 N.m
Courant instantané maximal (A) : 4,8 A
Résistance de ligne (ohms) : 3,2 ohms
Connexion filaire : Oui
Inductance de phase à phase (mH) : 1,2 mH
Constante de vitesse (tr/min/V) : 63 tr/min/V
Constante de couple (N.M/A) : 0,16 (N.m/A)
Inertie du rotor (gcm2) : 202 gcm2
Nombre de paires de pôles : 14
Température de fonctionnement : 20 à 80 °C
Température maximale de démagnétisation : 120 °C
Pilote correspondant : Pilote correspondant
Entraînement : MC-X-100-O
Tension d'entrée (V) : 8 à 24 V
Courant (A) : Normal : 5A Instantané : 8 A
Puissance nominale (W) : 100 W
Communication : CAN BUS
Encodeur : Encodeur magnétique 14 bits
Débit en bauds : 9600, 19200, 57600, 115200 (par défaut)
Fréquence de communication : CAN BUS à 1 MBPS : 2 kHz
Fréquence de communication : Boucle ouverte de couple : 24 kHz
Boucle de vitesse : 8 kHz / Boucle de position : 4 kHz
Fréquence de contrôle : Boucle ouverte de couple/boucle de vitesse/boucle de position
Courbe en S : Oui
Interrupteur ID : Oui
Connecteur : ZH1.5 / 6 broches
Capteur de température : Oui
Poids du moteur : 135 g
