Permet de connecter en série plusieurs périphériques I2C
D'énormes quantités de données en série et agissent comme une boîte noire
Fonctionne à 16 MHz à partir d'un ATmega328 à bord
Prend en charge l'étirement de l'horloge
N'a pas besoin de soudure

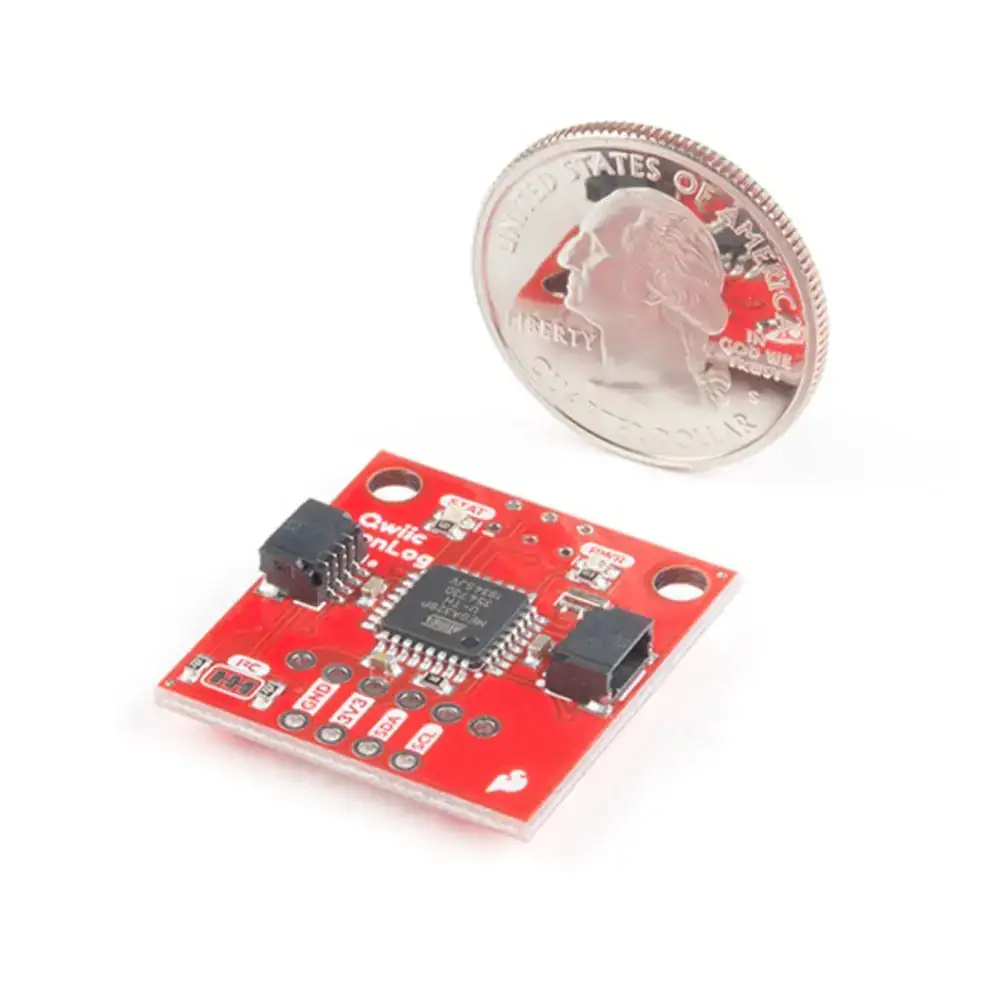

Le OpenLog Qwiic SparkFun est le cousin plus intelligent et plus élégant du très populaire OpenLog, mais nous avons maintenant porté l'interface série originale sur I2C!

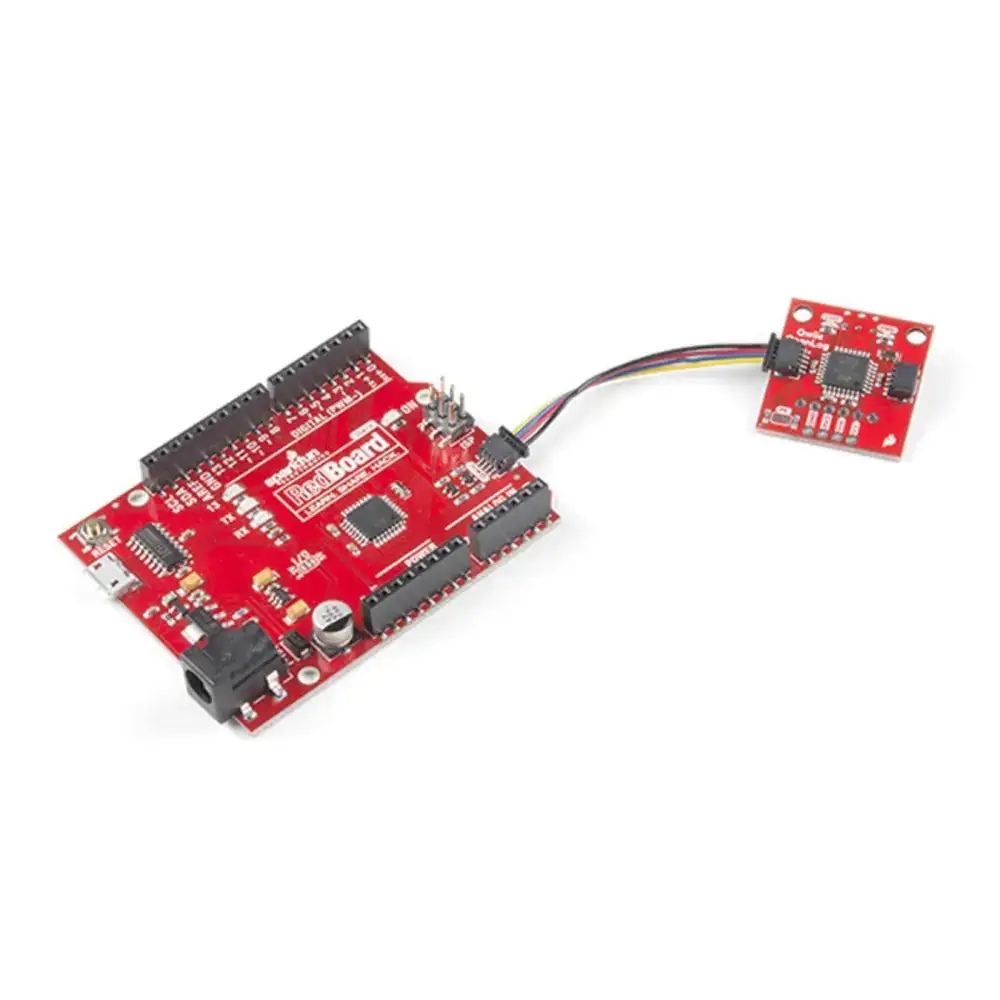

Grâce aux connecteurs Qwiic ajoutés, vous pouvez chaîner plusieurs périphériques I2C et les enregistrer sans utiliser votre port série. Qwiic OpenLog peut stocker ou "consigner" d'énormes quantités de données série et agir comme une boîte noire permettant de stocker toutes les données générées par votre projet, à des fins scientifiques ou de débogage. Grâce au système pratique Qwiic, aucune soudure n’est nécessaire pour le connecter au reste de votre système. Cependant, nous avons encore des épingles espacées de 0,1 "si vous préférez utiliser une planche à pain.

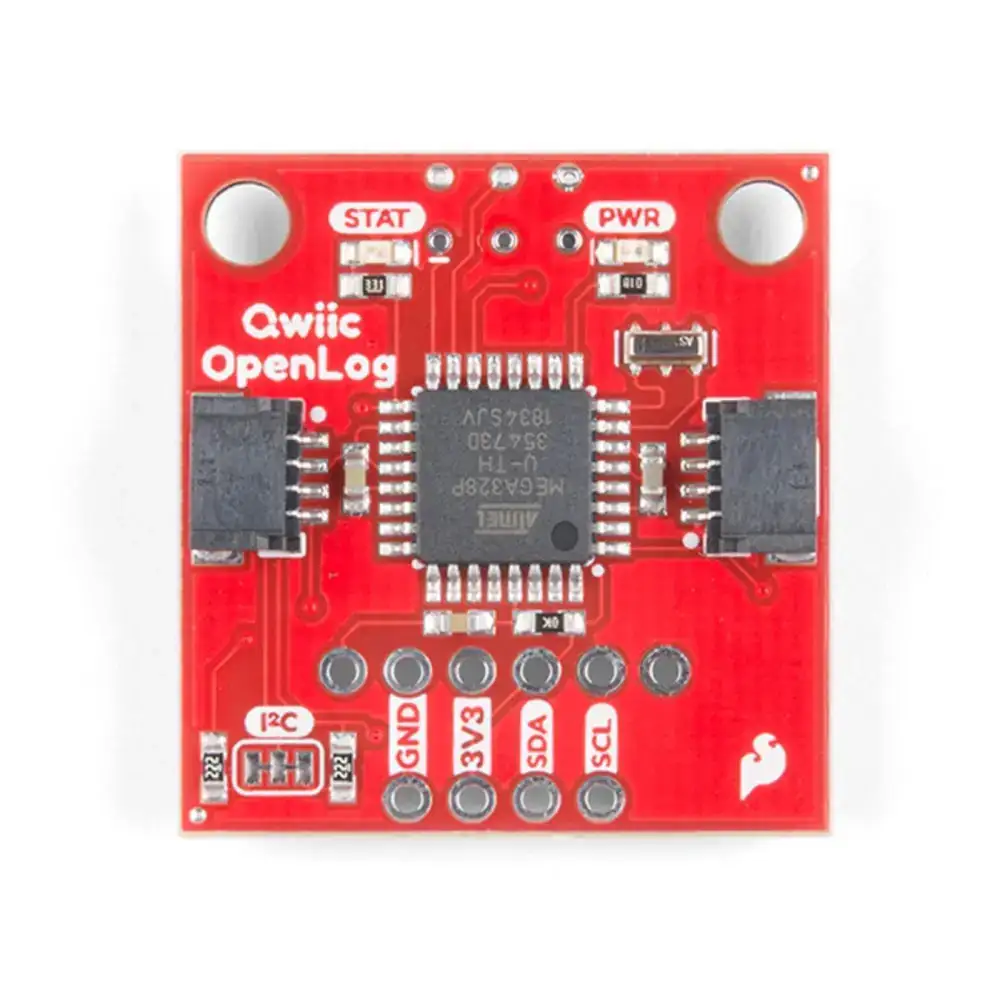

Comme son prédécesseur, le SparkFun Qwiic OpenLog fonctionne avec un ATmega328 embarqué, fonctionnant à 16 MHz grâce au résonateur embarqué. L'ATmega328 est sûr de disposer du chargeur d'amorçage Optiboot chargé, ce qui permet à OpenLog d'être compatible avec le paramètre de carte «Arduino Uno» de l'IDE Arduino. Il est important de savoir que l'OpenLog Qwiic consomme environ 2 mA – 6 mA en mode veille (rien à enregistrer). Toutefois, pendant un enregistrement complet, l'OpenLog peut tirer de 20 à 23 mA selon la carte microSD utilisée.
Qwiic OpenLog prend également en charge l’étirement de l’horloge, ce qui signifie qu’il fonctionne encore mieux que l’original et enregistre des données jusqu’à 20 000 octets par seconde à 400 kHz. Au fur et à mesure que la mémoire de réception se remplit, OpenLog tiendra la ligne d'horloge, laissant savoir au maître qu'il est occupé. Une fois que la tâche Qwiic OpenLog est terminée, il déclenche l'horloge, permettant ainsi aux données de continuer à circuler sans être endommagées.
